HX-CA7607A 三系統七頻外置圓形航空天線，是一款高增益、低風阻型的天線。具有體積小巧、外觀精美、高靈敏度、低功耗、高可靠性等特性，極大提高了對高速運動載體定位的精度和速度?？膳浜隙喾N接收機使用，廣泛應用于導航調度、跟蹤監測、測控等領域。尤其適用于高速移動的系統和領域，如航空等。

技術特點

1、低噪放增益高，可與較長線纜配接；

2、外罩采用耐高溫的塑膠材料，并通過隔熱設計保護內部電路；

3、采用整體防水設計，防水等級達到 IP67。

技術參數

天線特性

頻率范圍 BDS B1/B2/B3 GPS L1/L2

GLONASS L1/L2

阻 抗 50 歐姆

極化方式 右旋圓極化

天線軸比 ≤3dB

水平面覆蓋角度 360°

輸出駐波 ≤2.0

最高增益 4dBi

低噪聲放大器指標

增益 36±2dB

噪聲系數 ≤2dB

輸出駐波

帶內平坦度 ≤2.0

±2dB

帶外抑制（2260MHz） ≥70dBc

工作電壓 +3.3～+12VDC

工作電流 ≤45mA

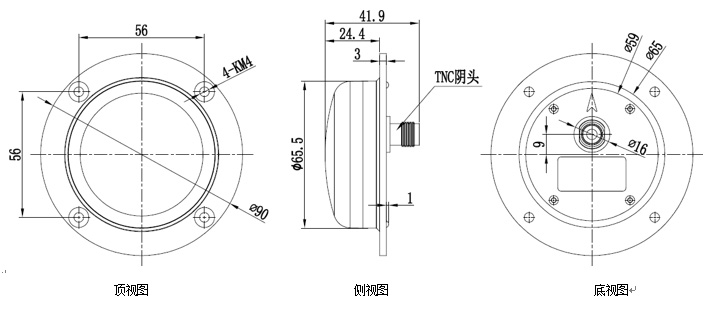

結構特性

天線尺寸 ￠90*41.9mm

接頭形式 TNC 陰頭

工作環境

工作溫度 -40℃～+85℃

存儲溫度 -55℃～+85℃

濕 度 95% 不冷凝
